产品介绍

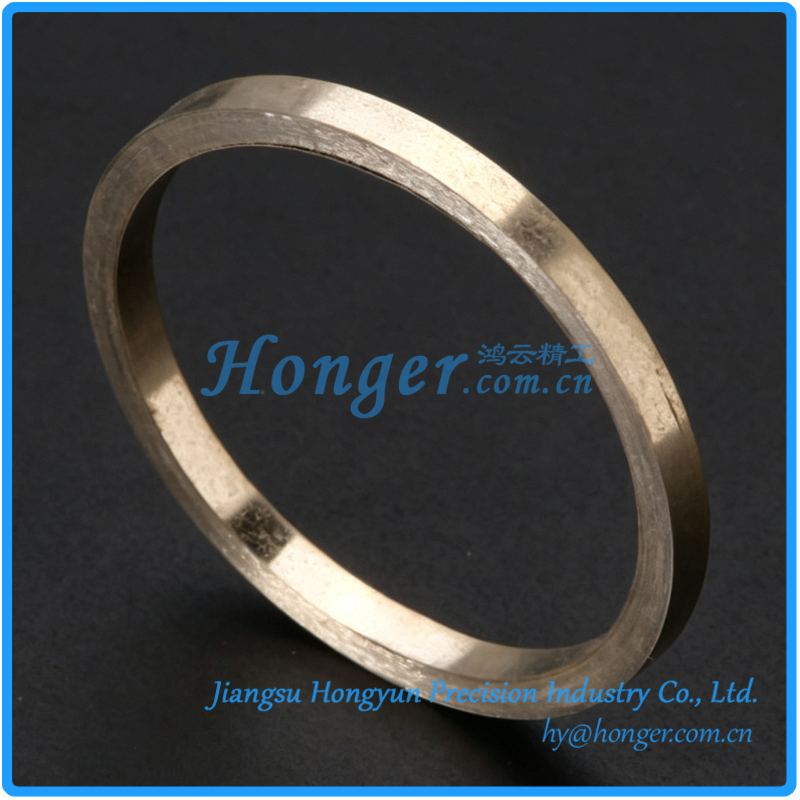

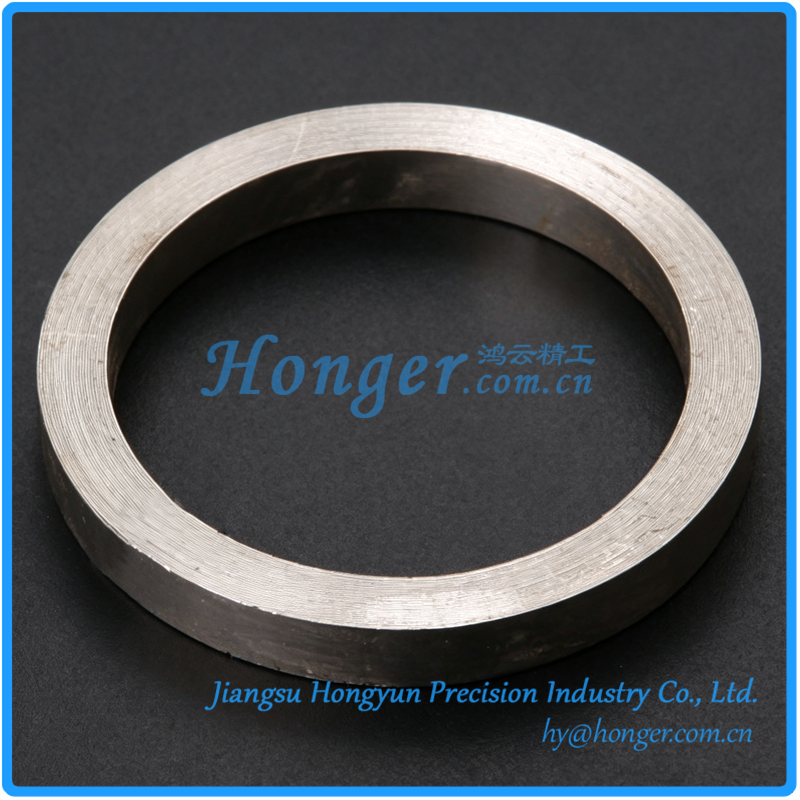

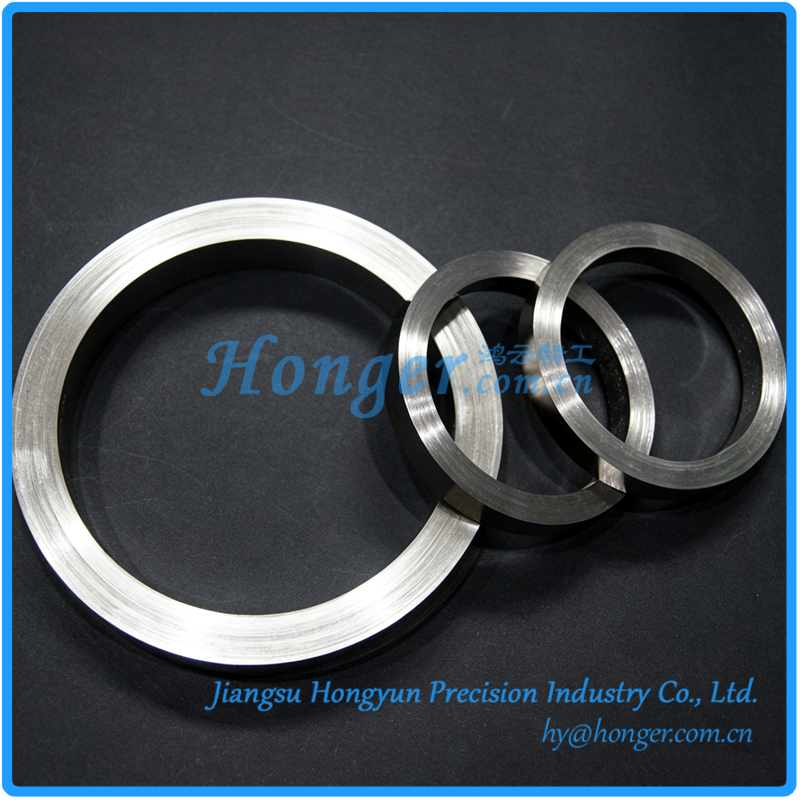

坡莫合金环形铁芯是由坡莫合金带材经卷绕成型、氢气退火处理制成的闭合环状磁芯，具有高磁导率、低矫顽力、低铁损及无气隙磁路等优异磁特性，是精密变压器、互感器、扼流圈及各类电磁器件的理想铁芯选择。本公司供应的坡莫合金环形铁芯涵盖含镍80%(典型牌号1J79/1J85)和含镍48~50%(典型牌号1J50)两大材质系列，可按客户需求定制外径、内径、高度及带材厚度，产品广泛应用于音频设备、通讯电子、电力保护及仪器仪表等领域。

核心特性

• 高初始磁导率(镍80%材质尤高)，对小信号响应灵敏，可有效减少线圈匝数、简化变压器绕制工艺；

• 低矫顽力与低磁滞损耗，有效降低铁损，提升器件效率；

• 高镍材质(镍80%)近零磁致伸缩，磁化过程中尺寸稳定性优异，适合音频信号传输场景；

• 闭合无气隙磁路，磁阻极低，漏磁小，磁性能利用率高；

• 经氢气退火处理，消除卷绕及加工内应力，磁性能稳定可靠，长期使用衰减率低；

• 环形结构磁场分布均匀，无局部饱和现象，一致性好。

主要用途

• 音频变压器与输入/输出变压器铁芯，用于高保真音响设备、麦克风前置放大器及通信设备，可提升细节还原度与高频表现；

• 精密电流互感器与仪用互感器铁芯，用于电力测量、仪器仪表及电能计量领域；

• 共模扼流圈与EMI滤波电感铁芯，用于开关电源、电源滤波器及电磁兼容设计中的共模干扰抑制；

• 脉冲变压器与驱动变压器铁芯，用于高频开关电路、驱动电路及工业控制设备；

• 漏电保护开关与零序电流互感器铁芯，用于电力保护与安全控制系统。

产品类型

铁芯

产品规格型号表

可定制

TYPE	A	B	C	D	E	F	G	H	K	Thickness	Material	PDF
ED8*10	-	8	10	1.2	1.2	2.4	1.6	8.8	-	0.15/0.2	PC
ED-8*11	-	8	11	2.7	1.2	2.4	1.6	8.3	-	0.15/0.2	PC
ED-8*13.6	-	8	13.6	2.8	1.2	2.5	1.55	10.8	-	0.15/0.2	PC
ED-8x14	-	8	14	2.7	1.2	2.4	1.6	11.3	-	0.15/0.2	PC
ED-8x16	-	8	16	2.7	12	2.4	1.6	13.3	-	0.15/0.2	PC
ED-12.6	-	12.6	17	4.1	1.9	3.8	2.5	12.9	-	0.15/0.2	PC
ED-20	-	20	26	6	3	6	40	20	-	0.2/0.35	PC
EE-20 (B)	20	20	6	3	3	6	4	14	14	0.2/0.35	PC
EE21.4	22.2	21.4	11.1	3	2.85	5.8	4.95	16.2	11.1	0.35	PC/PB
EE-24/25	19.05	25.4	6.35	3.175	3.175	6.35	6.35	12.7	12.7	0.2/0.35	PC/PB
EE25	-	25.4	12.7	3.18	3.175	6.35	6.35	9.525	-	0.2/0.35	PC/PB
EE-26/27	27.01	31.75	17.47	4.77	4.76	9.53	6.35	17.47	9.45	0.2/0.35	PC/PB
EE32	32.24	31.97	16.12	4.65	4.75	9.47	6.5	22.94	16.12	0.35	PC
EI-14	10.5	14	8.75	1.75	1.75	3.5	3.5	7	-	0.2/0.35	PC
EI-16	14	16	12	2	2	4	4	10	-	0.2/0.35	PC
EI-19	15	19	12.5	2.5	2.375	4.75	4.75	10	-	0.2/0.35	PC
EI 24	18	24	15	3	3	6	6	12	-	0.35	PC/PB
EI 25	19.2	25.03	15.95	3.25	3.24	6.35	6.1	12.7	-	0.35	PC
EI-28	25	28	21	3.5	3.5	7	7	18	-	0.2/0.35	PC
EI 30	25	30	20	5	5	10	5	15	-	0.2/0.35	PC
EI-35	29.5	35	24.5	5	5	9.6	7.7	19.5	-	0.2/0.35	PC
EI-38.4	32	38.4	25.6	6.4	6.4	12.8	6.4	19.2	-	0.35	PC
EI-41	33	41	27	6	6	13	8	21	-	0.2/0.35	PC
EI-42	35	42	28	7	7	14	7	21	φ3.5	0.35	PC
EI-48	40	48	32	8	8	16	8	24	-	0.35	PB
EI-54	45	54	36	9	9	18	9	27	φ3.5	0.35	PC
EI-57	47.5	57	38	9.5	9.5	19	9.5	28.5	-	0.35	PC/PB
EI-66	55	66	44	11	11	22	11	33	-	0.35	PC
EI-76.2	63.5	76.2	50.8	12.7	12.7	25.4	12.7	38.1	-	0.35	PC
EI-96	80	96	64	16	16	32	16	48	-	0.35	PC
EI-120	100	120	80	20	20	40	20	60	-	0.35	PC
EI-186	11.15	19.08	8.75	2.4	2.385	4.77	4.77	6.35	-	0.2/0.35	PC
EI-187	15.91	19.08	13.51	2.4	2.385	4.77	4.77	11.11	-	0.2/0.35	PC
EI-375	28.55	34.93	23.8	4.75	4.78	9.53	7.92	19.05	-	0.2/0.35	PC
EL7.94	-	7.94	9.9	1.42	1.32	2.54	1.38	8.48	-	0.15	PC
EL12.7	-	12.72	11.11	1.58	1.59	3.18	3.18	9.53	-	0.2/0.35	PC/PB
EL14	-	14	10.5	1.75	1.75	3.5	3.5	8.75	-	0.2/0.35	PC/PB
EL16(L)	-	16	16	2.4	2.4	4.8	3.2	13.6	-	0.15/0.2/0.35	PC/PB
EL16	-	16	14	2	2	4	4	12	-	0.2/0.35	PC/PB
EL-19	-	19	15	2.5	2.375	4.75	4.75	12.5	-	0.2/0.35	PC/PB
EL-24	-	24	18	3	3	6	6	15	-	0.2/0.35	PC/PB
EL25.4	-	25.4	19.05	3.175	3.175	6.35	6.35	15.875	-	0.2/0.35	PC/PB
EL100	-	9.9	7.72	1.42	1.32	2.54	1.27	8.48		0.15	PC
EL-186	-	19.04	11.13	2.4	2.38	4.76	4.76	8.73	-	0.2/0.35	PC/PB
EL-187	-	19.08	15.9	2.4	2.385	4.77	4.77	13.5	-	0.2/0.35	PC/PB
